Extrait de dossier
Un dossier d'aménagement, pièce par pièce.
Voici un dossier réel, anonymisé, tel que nous le déposons : 10 pièces, plans et notices. Prenez celle qui vous intéresse, ou l'ensemble.

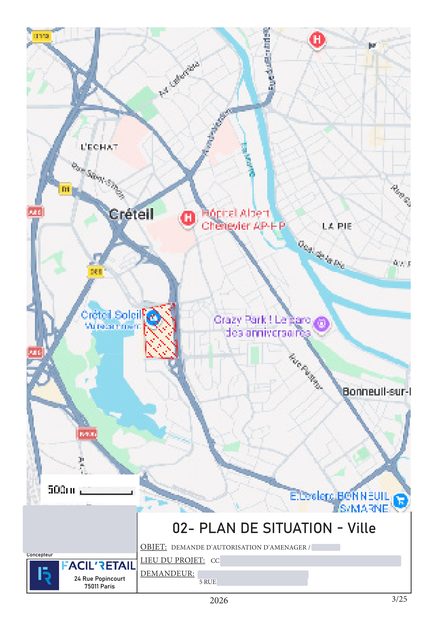

Plan de situation — ville
Situe le centre commercial dans sa commune. Première pièce demandée par l'instructeur.
Télécharger · 1 page · 354 Ko ↓

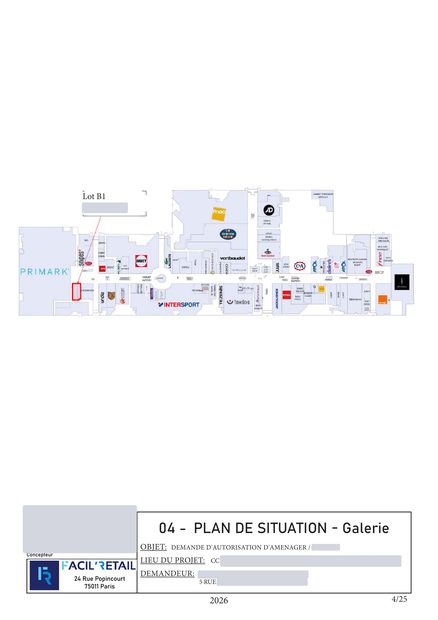

Plan de situation — galerie
Localise le lot dans la galerie, avec les circulations et les issues de secours.
Télécharger · 1 page · 167 Ko ↓

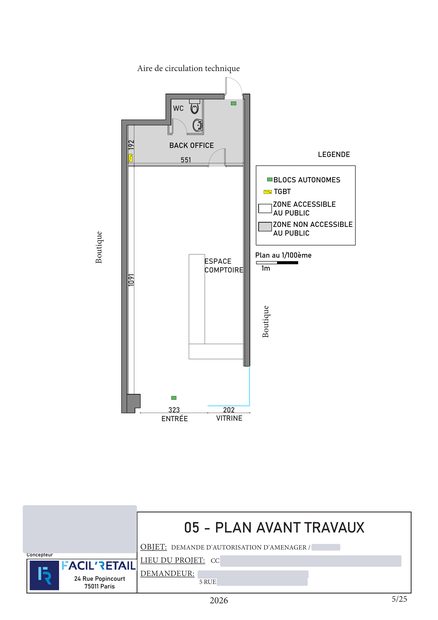

Plan avant travaux
L'état existant du local, coté, tel qu'il est remis par le bailleur.
Télécharger · 1 page · 168 Ko ↓

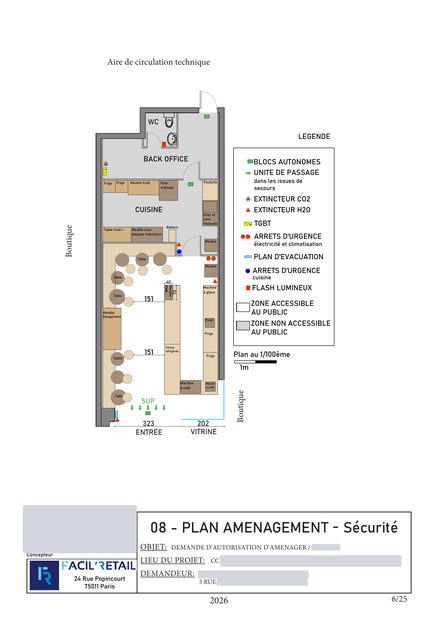

Plan d'aménagement — sécurité
Blocs autonomes, extincteurs, unités de passage, arrêts d'urgence, zones accessibles ou non au public.
Télécharger · 1 page · 222 Ko ↓
Plan d'aménagement — accessibilité
Cheminement et aire de retournement pour personne à mobilité réduite.
Télécharger · 1 page · 244 Ko ↓
Coupe et façade
La coupe donne les hauteurs, la façade montre la devanture depuis le mail de la galerie.
Télécharger · 1 page · 219 Ko ↓

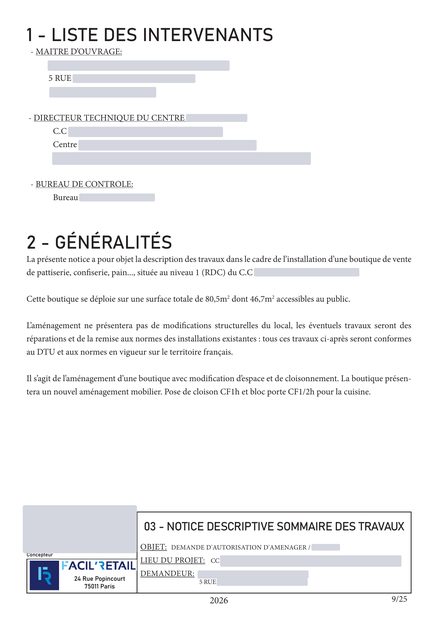

Notice descriptive des travaux
Le déroulé du chantier, du curage aux lots techniques, jusqu'aux organes de sécurité.
Télécharger · 3 pages · 796 Ko ↓

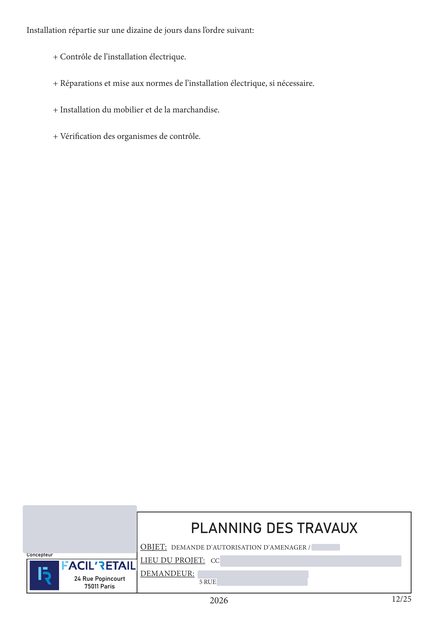

Planning des travaux
Le calendrier d'exécution, que la direction du centre réclame systématiquement.
Télécharger · 1 page · 140 Ko ↓

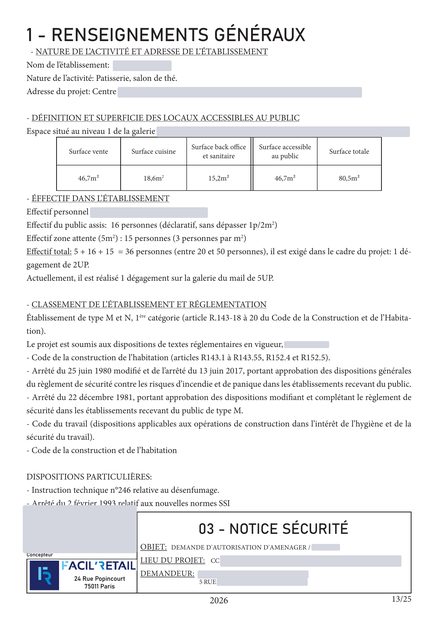

Notice de sécurité
Effectifs, classement de l'établissement, désenfumage, gaz, électricité, grande cuisine, moyens de secours. La pièce que la commission lit en premier.
Télécharger · 3 pages · 1.1 Mo ↓

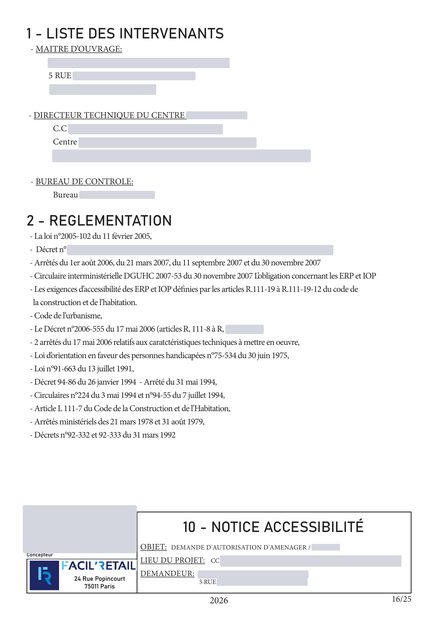

Notice d'accessibilité
Accès magasin, entrée, cheminement intérieur, mobilier et matériaux.
Télécharger · 2 pages · 611 Ko ↓Ce que vous ne voyez pas ici.
Le dossier déposé comprend aussi le formulaire CERFA 13824*04 signé, la lettre d'engagement du maître d'ouvrage et le rapport initial de contrôle technique établi par le bureau de contrôle. Ces pièces portent l'identité du client et sa signature : elles ne sont pas diffusables. Sur les pages ci-dessus, le nom de l'enseigne, celui du centre et les coordonnées des intervenants ont été masqués.
